Главная страница / Каталог проектов / 185-002-П

Просмотр

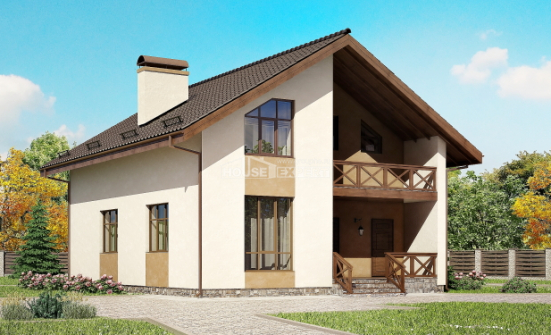

  • 185-002-П Проект двухэтажного дома, красивый загородный дом из арболита Фролово, House Expert
  • 185-002-П Проект двухэтажного дома, недорогой коттедж из бризолита Урюпинск, House Expert
  • 185-002-П Проект двухэтажного дома, красивый коттедж из бризолита Урюпинск, House Expert
  • 185-002-П Проект двухэтажного дома, доступный загородный дом из арболита Волжский, House Expert

  • 185-002-П Проект двухэтажного дома, простой загородный дом из бризолита Михайловка, House Expert
  • 185-002-П Проект двухэтажного дома, доступный дом из газобетона Котово, House Expert
  • 185-002-П Проект двухэтажного дома, экономичный коттедж из газосиликатных блоков Калач-на-Дону, House Expert
  • 185-002-П Проект двухэтажного дома, классический домик из бризолита Волгоград, House Expert
Стоимость проекта

Дополнительные услуги:






Купить проект сейчас
Общая площадь дома :168,92 м2
Габариты застройки :16,8 x 10,7 м
Количество этажей :2
Цокольный этаж:нет
Гараж:нет
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:облицовочный кирпич
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:ленточный
Материал стен:блок 300 мм, утеплитель 100 мм



1 этаж
Высота этажа: 2,7 м
Состав помещений, м2
Тамбур 3,41
Шкаф встроенный 0,8
Котельная 7,28
Шкаф встроенный 1,19
Прихожая 3,76
Холл 9,96
Лестница 6,23
Жилая комната 14,83
Ванная 4,67
Кухня 15,86
Гостиная 27,09
Итого: 95,08

2 этаж
Высота этажа: 2,7 м
Состав помещений, м2
Ванная 9,73
Жилая комната 13,57
Шкаф встроенный 2,1
Хоз. помещение 7,89
Жилая комната 16,67
Шкаф встроенный 2,2
Жилая комната 19,48
Шкаф встроенный 2,2
Итого: 73,84




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Вопросы по проекту 185-002-П
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 185-002-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Конструктивные решения
  1. Титул
  2. Ведомость рабочих чертежей
  3. План ленточного фундамента и ростверка крылец
  4. Разрезы 1-1, 2-2, 3-3, 4-4
  5. Разрезы 5-5, 6-6, 7-7, 8-8
  6. Спецификация материалов на 1м. п. ленточного ф-та
  7. Спецификацияэлементов и материалов ф-та. Ведомость расхода стали
  8. Схема расположения плит перекрытия на отм. -0,400
  9. Схема расположения плит перекрытия на отм. +2,700
  10. Схема расположения плит перекрытия на отм. +5,700
  11. Монолитный участок Му-1
  12. Монолитный участок Му-2
  13. Монолитный участок Му-4
  14. Схема расположения перемычек 1-го этажа
  15. Схема расположения перемычек 2-го этажа
  16. План козырька в осях 1-2, А-В
  17. Ведомость элементов козырька в осях 1-2, А-В
  18. План козырька в осях 5-6, А-Г
  19. Ведомость элементов козырька в осях 5-6, А-Г. Узел 1
  20. План кровли
  21. План стропил. Узел 5
  22. План мауэрлатов, стоек и металлических балок
  23. Разрезы 1-1
  24. Разрезы 2-2, 3-3, 4-4, Узел 4
  25. Узлы 2, 3
  26. Ведомость элементов кровли
  27. Общие указания
В альбоме 27 листов.

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
  •
  • Язык проекта: Русский;
  •
  • Система едениц измерений в проекте: метрическая;
